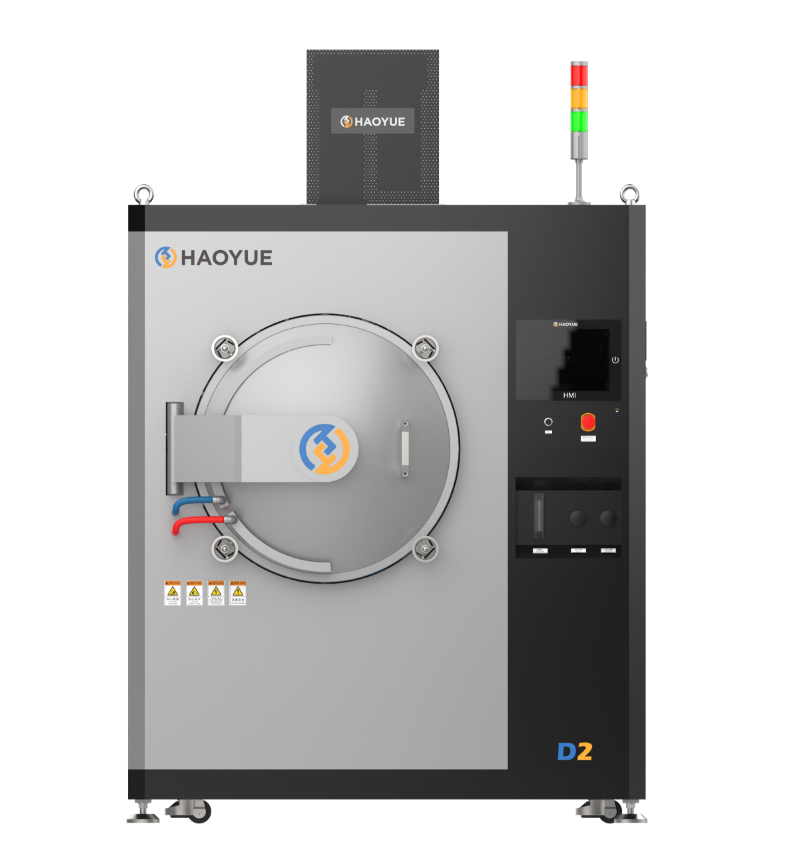

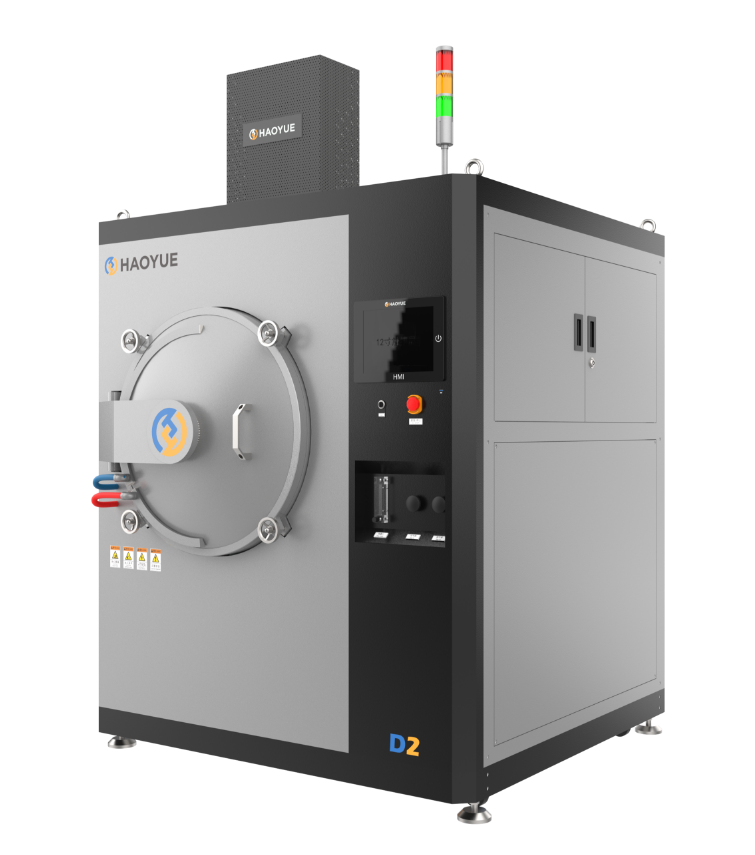

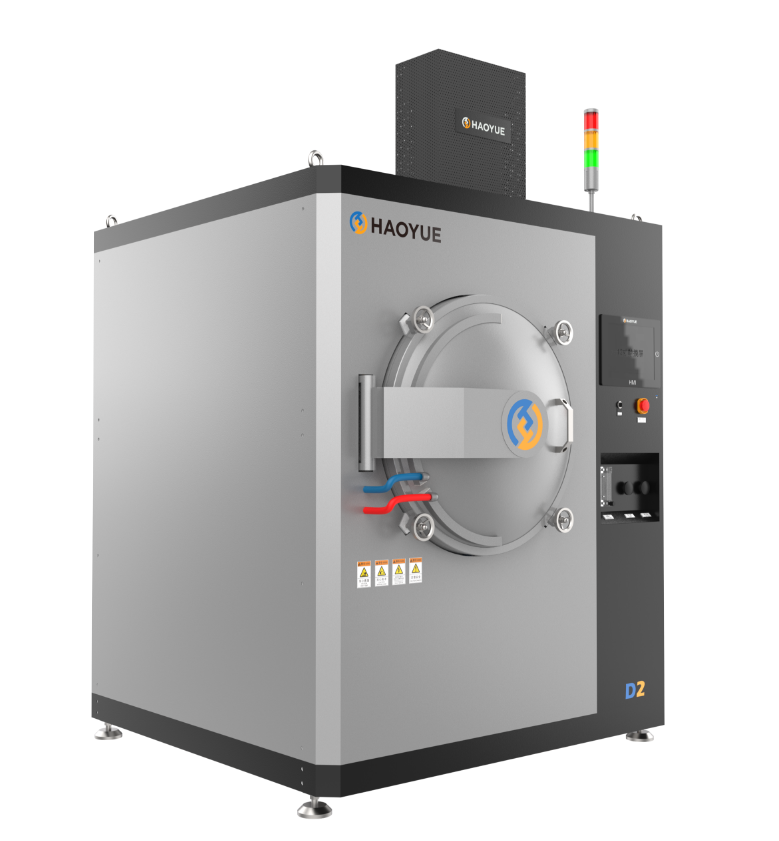

简要描述：真空扩散焊炉是在真空（或其它气氛）条件下将材料内原子扩散焊成型的成套设备，主要采用石墨电阻加热，扩散焊焊接应用广泛，可以完成不同种类金属材料与金属材料之间的扩散焊接、也可以完成不同种类金属材料与陶瓷类材料、非金属类材料之间的扩散焊接。
更新日期：2024-05-28访 问 量：514、耐热合金和陶瓷、、复合材料等新材料的接合，尤其是对熔焊方法难以焊接的材料，扩散焊具有明显的优势，日益引起人们的重视。
2.设备特点
1) 采用卧式、侧开门结构：装、卸模具精度高，操作方便；
2) 升温快：升温速率1~10℃/分钟；
3) 温度均匀性好：平均温度均匀性为±3℃（5点测温，恒温区1000℃保温1h后检测）；
4) 压力精度高：采用伺服电动缸控制系统，压力精度为±1‰；
5) 采用单温区控制：预留两个测温孔，以便高温监测使用；
6) 安全性能好：采用HMI+PLC+PID压力传感控制，安全可靠；
7) 密封性能好：动态压头均采用波纹管密封，确保不漏气。
二、主要技术参数
|
编号 |
D2GR20 |
|
产品型号 |
VHDgr-20/20/30-2000 |
|
最高设计温度（ ℃ ） |
2000 |
|
加热元件 |
等静压石墨 |
|
加热功率（kW） |
45 |
|
压头材质 |
等静压石墨 |
|
测温元件 |
钨铼热电偶 |
|
升温速率 |
1~10℃/min |
|
温度均匀性 |
±3℃（5点测温，恒温区1000℃保温1h后检测） |
|
炉膛尺寸（ mm ） |
200x200x300（WxHxD） |
|
压头行程 |
100mm |
|
压头开放高度 |
160mm |
|
样品尺寸（ mm ） |
160x160x180（WxHxD） |
|
压力（吨） |
5 |
|
加压方式 |
上加压，由上往下加压 |
|
可充气氛 |
氮气/氩气一路气氛 |
|
冷态极限真空度（ Pa ） |
6.7x10-3Pa（空炉、冷态、经净化） |
|
设备外形尺寸 |
1425mm（L）X1550mm（W）X1850mm（H） |
